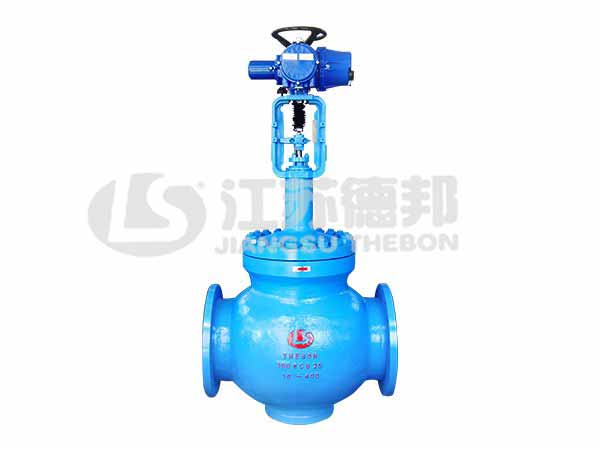

3112Q平衡籠式切斷閥
3112Q 平衡籠式切斷閥
3112Q balanced cage-type cut-off valve
特點
改進型壓力平衡式調節閥為重負荷工況而設計；閥芯采用壓力平衡結構，
閥腔內設有一個改善套筒周圍流體平穩流動的導流翼；
快開型，兩位控制，緊急切斷；壓降損失小、流量大、可調范圍廣。
適應范圍
適應于各種高溫、低溫的高壓差流體場合；
適應于兩位式控制或需要緊急切斷的場合。

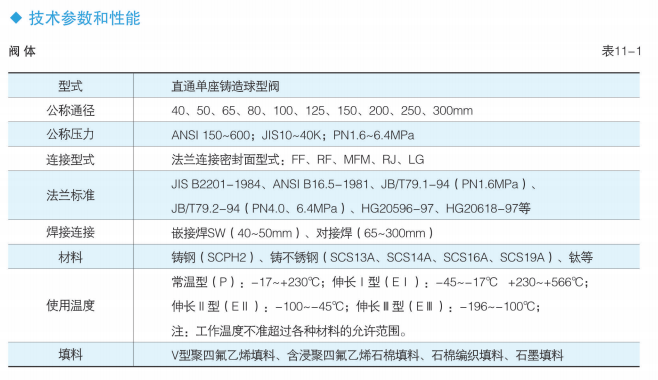

| 技術規格 TECHNICAL SPECIFICATIONS | |
| 型號/Model | 3111Q,3112Q |
| 公稱通徑/Nominal Diameter | (1/2A~8A)DN15~DN200 |
| 公稱壓力/Nominal Pressure | ANSI Class150~600,PN1.6~10.0MPa |
| 介質溫度/Medlium Temperature | -196~+538℃(高壓時可達565℃，can be up to 565℃；under high pressure) |
| 連接方式/Connection Type | 法蘭式(RF/MFM/RJ),焊接式（50A以下為SW,80A以上為BW）Flange(RF、MFM、RJ），Weld ends(SW:2" and under,BW:3" and over) |
| 閥體材質/Material of Valve Body | WCB、WC6、WC9、CF8、CF8M、CF3M、HC、HB、Monel |
| 閥內件材質/Material of Valve Trim | 304SS、316SS、316LSS、17-4PH、HC、HB |
| 可調比/Rangeability | 20:1~50:1 |
| 流量特性/Flow Characteristics | 等百分比、線性、改良等百分比 Equal percentage、Linear、ModlifiedEQ% |
| 閥座泄漏量/Valve Seat Leakage | 硬密封Metal seat:ANSI ClassV,Vor MSS-SP-61 軟密封Soft seat:微氣泡級Bubble-tight,ANSI Class VI |
| 執行機構/Actuator | BM氣動薄膜執行機構Pneumatic Diaphragm Actuator QP氣動活塞式執行機構Pneumatic Cylinder Actuator PSL全電子式執行機構Solid State Electronic Actuator |
